近年來，miniLED爆炸式增長，因其優異的性能，可以大大提升顯示器的使用體驗，深受消費者的喜愛。各大顯示器廠商紛紛開發miniLED產品，并大力生產推出。錫膏作為新型焊接材料自然也不會缺席miniLED顯示器的制造，今天錫膏廠家來聊一聊miniLED芯片刺晶工藝對錫膏需要什么條件？

如何理解刺晶工藝？

刺晶工藝是在miniLED制造過程中所用到的其中一種工藝，是指將miniLED芯片通過刺穿晶圓并將芯片轉移到另一個基板上的技術。miniLED技術的出現，可以完成高密度芯片的制造，同時保證芯片的質量與穩定性。與傳統的COB技術相比，miniLED的芯片尺寸更小，像素密度更高，能夠?qū)崿F(xiàn)更高的分辨率和更佳的色彩表現。

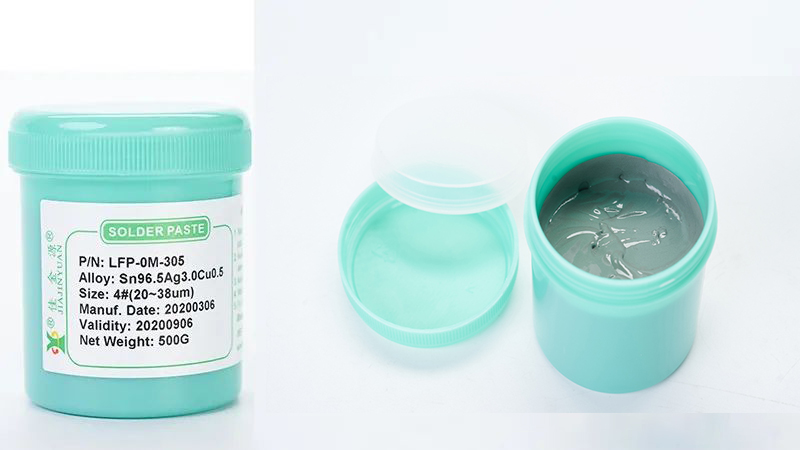

錫膏在PCB制作過程中起到了連接金屬組件和PCB板的作用，它可以將元件固定在PCB板上，實現電路的連接。

在miniLED芯片磁晶轉移的工藝過程中，錫膏的主要作用是將miniLED芯片固定在基板上，以便進行后續的加工和封裝。

總的來看，錫膏作為一種導電性較好的粘合劑，一般是由導電顆粒、樹脂和溶劑等成分組成。在miniLED芯片磁晶轉移的整個過程，錫膏的導電性能不單單能夠確保miniLED芯片與基板之間的電信號傳遞，確保miniLED顯示器和背光源的正常工作，并且錫膏的黏性和粘稠度也可以幫助miniLED芯片固定在基板上，防止其在后續在生產過程中偏移或者脫落。

綜上所述，錫膏在這個過程中起到了提高miniLED芯片可靠性和穩定性的作用，保證了miniLED顯示器和背光源的高品質與長壽命。

miniLED芯片刺晶工藝對錫膏需要什么條件？

通過以上來講可以判斷，在miniLED芯片磁晶轉移工藝的整個過程，對錫膏的粘著力與導電性方面具有一定的要求。

粘著力方面：錫膏具有足夠強的粘著力才能將miniLED芯片牢牢地粘在基板上，以確保工藝過程中不會出現偏移或者松動脫落。當然，錫膏的附著力不能太強，否則在后續的生產過程中很難去除miniLED芯片，需要根據基板材料的性質和表面狀態靈活更換。相對光滑的表面需要附著力大的錫膏，以保證芯片的穩定性；如果基板粗糙，需要附著力稍小的錫膏，以便在后續加工中輕松去除。
