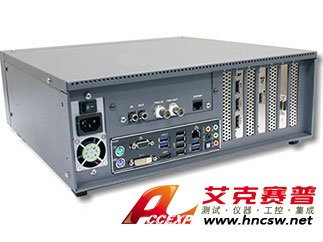

LeCroy力科 980 HDMI 2.0視頻生成器模塊
名稱：協議分析儀
品牌：
型號：
簡介：用于HDMI 2.0測試的Teledyne LeCroy Quantumdata 980 18G視頻生成器模塊支持TMDS字符速率高達600MHz的HDMI 2.0接收器設備的視頻和音頻功能測試以及一致性測試，以...
申請服務
- 產品介紹
用于HDMI 2.0測試的LeCroy力科 980 HDMI 2.0視頻生成器模塊提供了600多種標準視頻時序和300種測試模式，這些測試是測試HDTV所必需的，包括對HDMI協議（例如HDCP和EDID）的測試。該模塊具有一個LPCM正弦波發生器，可以將其配置為輸出用戶定義的采樣率，位深度，幅度和頻率。
您可以使用格式列表編輯器和圖像列表編輯器配置格式定時和測試圖案的列表。這些便捷的工具有助于在測試過程中快速訪問。該模塊提供了格式編輯器，用于創建自定義格式計時或快速修改現有計時以進行測試。
用于HDMI 2.0測試的980 18G視頻生成器模塊提供了用于測試HDMI協議的多種功能。EDID解碼功能使您可以檢查所連接的HDMI 2.0接收器的EDID的內容或以人類可讀的文本顯示。HDCP驗證實用程序使您可以驗證接收器對HDCP驗證的響應。SCDC解碼功能使您可以查看SCDC的當前寄存器設置。
該模塊還提供HDMI 2.0論壇批準的一致性測試以及UHD Alliance批準的一致性測試工具。一致性測試功能使下一代HDMI視頻顯示器的開發人員可以對其產品進行預測試或自測試（如果允許），以確保一致性和互操作性。這些合規工具可通過幫助在開發周期的早期識別潛在問題并確保產品將在指定的授權測試中心通過合規測試來縮短上市時間。
可選的Quantum Data輔助通道分析器（ACA）應用程序使您可以監視模塊的HDMI Tx端口與連接的HDMI 2.0接收器設備之間的EDID交換，HDCP和SCDC事務。您可以通過980R或980B的嵌入式觸摸屏進行實時監控，并保存文件以供以后查看或與其他位置的同事共享。
該模塊提供了一些可選的解決方案，用于在具有現代HDR功能的UHD顯示器上運行HDR功能測試。該HDR實驗室的選擇與行業專家弗洛里安·弗里德里希和喬凱恩聯合開發到地址HDR結束了后期制作最終確認和驗證各種HDR的峰值亮度，原生對比度，平均亮度電平，信號剪裁和色域等屬性。可選的Dolby Vision測試圖像可驗證Dolby Vision顯示器的Dolby Vision專用EDID數據，其對Dolby Vision協議握手的響應以及對Dolby Vision信號和元數據的處理。Hybrid Log Gamma測試圖像可確保HLG元數據不會妨礙顯示器渲染圖像的能力。
可以通過基于PC的980 GUI管理器或運行在980本身上的嵌入式980 GUI管理器來控制用于HDMI測試的980 18G視頻生成器模塊。980B / 980R內置彩色觸摸屏提供了用于控制儀器的圖形用戶界面（GUI），當您使用后續版本中可用的模塊可選分析儀功能時，將使您能夠以實時模式查看傳入的視頻和元數據。
LeCroy力科 980 HDMI 2.0視頻生成器模塊功能和優勢
●視頻模式測試–使用600多種標準格式測試顯示器的HDMI輸入，以確保其可以渲染視頻測試模式，包括深色和HDMI 3D模式。支持300多種視頻模式。使用用戶友好的格式編輯器創建自己的自定義格式。滾動位圖圖案以測試運動偽影。創建自定義測試模式列表和自定義格式列表以方便測試。
●HDMI音頻測試–通過HDMI，SPDIF或光纖數字音頻輸出發送音頻模式，音調和噪聲。設置音頻參數，例如采樣率，位深和聲道。使用各種音頻格式，包括LPCM和Dolby以及DTS壓縮格式。
●EDID測試– EDID編輯器實用程序使您能夠識別EDID問題，并使用在塊和頁面之間的簡單導航以人類可讀的文本查看接收器設備EDID的全部內容。
●SCDC測試– SCDC編輯器實用程序使您可以在連接的顯示器上查看SCDC寄存器的內容。
●元數據測試– InfoFrame實用程序使您可以配置，啟用/禁用和查看傳出的元數據（InfoFrame和數據島。在AVI，HDR，VSIF等各種InfoFrame上自定義設置各個參數值，并實時傳輸這些自定義值。
●HDCP測試–驗證HDMI HDTV對HDCP身份驗證的響應。支持HDCP 1.4和HDCP 2.2 / 2.3身份驗證測試。將HDCP加密的視頻內容發送到下游中繼器（例如AVR）和/或接收器（例如DTV）。檢查接收器的身份驗證響應。
●CEC測試–驗證HDMI HDTV的CEC消息響應。
●使用輔助通道分析儀進行協議監視–使用HDMI HDTV或下游分發網絡監視EDID交換，HDCP身份驗證事務和CEC消息。
●一致性測試–運行HDMI 2.0論壇批準的一致性測試以及UHD Alliance批準的一致性測試工具。一致性測試功能使下一代HDMI視頻顯示器的開發人員可以對其產品進行預測試或自測試（如果允許），以確保一致性和互操作性。
●高動態范圍功能測試–該模塊提供了一些可選解決方案，用于在具有現代HDR功能的UHD顯示器上運行HDR功能測試。HDR Lab選項是與行業專家Florian Friedrich和Joe Kane共同開發的，旨在解決后期制作中的HDR端到端驗證，并驗證各種HDR屬性，例如峰值亮度，原始對比度，平均亮度級別，信號削波和色域。可選的Dolby Vision測試圖像可驗證Dolby Vision顯示器的Dolby Vision專用EDID數據，其對Dolby Vision協議握手的響應以及對Dolby Vision信號和元數據的處理。Hybrid Log Gamma測試圖像可確保HLG元數據不會妨礙顯示器渲染圖像的能力。
LeCroy力科 980 HDMI 2.0視頻生成器模塊規格參數
980 HDMI 2.0 Tx接口
最大TMDS字符速率：最高600MHz。
視頻編碼/采樣模式：RGB，YCbCr 4：4：4、4：2：2、4：2：0。
顏色深度：24/30/36位顏色。
比色法：ITU-R BT.601-5，ITU-R BT.709-5，ITU-R BT.2020
音頻格式：LPCM，杜比（DD，DD +，TrueHD）; DTS（ES，HD，主音頻）。
